Creazione di uno schizzo. Design concettuale. Per iniziare a modellare un aspetto architettonico dell’edificio futuro velocemente e senza troppi sforzi, lo specialista ha bisogno di uno strumento efficiente. Il lavoro nel sistema BIM Renga si basa su due principi generali: progettazione nello spazio 3D (per ottenere una migliore chiarezza) e un’interfaccia intuitiva e basata sul contesto (per semplificare l’interazione con il modello 3D.
L’architetto inizia a creare l’edificio nella vista 3D, utilizzando strumenti oggetto come Muro, Trave, Finestra ecc. Può passare alla pianta in qualsiasi momento e continuare lì la modellazione 3D.
Molti specialisti hanno già apprezzato questo approccio e hanno riconosciuto che la velocità operativa di Renga Architecture è molto più elevata rispetto ad altri programmi.
Pianificazione architettonica e spaziale dettagliata
Per un’architettura più dettagliata Renga fornisce strumenti per la creazione/modifica rapida di oggetti: stili, assiemi e editor di profili. In appena un minuto l’utente può creare il proprio stile di finestra o stile di porta personalizzato, posizionarvi montanti orizzontali o verticali, assegnare materiale strutturale, definire il tipo di apertura del telaio, nonché impostare la dimensione del telaio della finestra, dei montanti e dei telai. L’utente può assegnare lo stile personalizzato alle aperture delle porte di qualsiasi forma e dimensione
Conteggio automatico delle pianificazioni e dei fogli di computo delle quantità
Per eseguire calcoli accurati del volume strutturale e delle quantità di materiale, utilizzare lo strumento Pianificazione. Raccoglie automaticamente i dati degli oggetti e genera report in formato tabella. In caso di modifiche al modello 3D, la pianificazione viene ricalcolata automaticamente
L’architetto può creare i propri abachi personalizzati o utilizzare modelli prefabbricati. Il software dispone già di modelli creati in conformità con gli standard statali russi (GOST) – Programma delle stanze e Programma delle finestre e delle porte. L’architetto può modificare la visualizzazione della pianificazione, raggruppare le pianificazioni per proprietà, applicare filtri, aggiungere proprietà personalizzate.
Per ottenere i volumi corretti delle stanze di finitura, l’architetto può utilizzare il modello di pianificazione delle stanze di finitura, che raccoglie automaticamente le caratteristiche di progettazione delle stanze: area delle pareti, area del pavimento/soffitto, lunghezza del battiscopa meno le aperture delle strutture di recinzione.
Presentazione del progetto impressionante
Se vuoi stupire i tuoi clienti, puoi facilmente creare immagini di alta qualità del modello (render) utilizzando una mappa texture e assegnando materiali. A questo scopo Pictorex Company ha sviluppato l’app Artisan Rendering, che può essere installata con Renga Architecture.
Oltre a ciò, puoi esportare il modello delle informazioni nei formati grafici 3D OBJ, DAE, STL per eseguire il rendering in prodotti popolari come 3Ds Max, Blender, Lumion ecc. Esporta il tuo modello in formato STL e stampalo in 3D per ottenere un modello volumetrico architettonico.
Porta i tuoi clienti in una passeggiata virtuale all’interno di un modello di edificio utilizzando occhiali per realtà aumentata. Renga Architecture stabilisce il collegamento con il visore Occulus Rift VR. Indossando queste cuffie, puoi osservare l’edificio del futuro e apprezzare le soluzioni progettuali e ingegneristiche.
Il 3D Spacemouse della 3D Connection Company è un altro gadget da utilizzare se vuoi fare una passeggiata attraverso il modello. Proprio come il visore VR, è integrato con Renga.
Documentare il progetto
L’editor di disegni integrato consente di creare un set di documenti di progetto. L’editor è stato implementato per automatizzare al massimo la generazione dei disegni. Le viste principali dell’edificio (piante, prospetti, sezioni) vengono prelevate automaticamente direttamente dal modello 3D.
Gli strumenti di produzione aiuteranno a creare disegni in conformità sia con il Sistema russo di documenti di progettazione per l’edilizia (SPDS) che con l’Organizzazione internazionale per la standardizzazione (ISO).
Gli stili di visualizzazione consentono di impostare la visibilità e il livello di dettaglio degli oggetti sui disegni. Pertanto, l’utente può ottenere diversi disegni da un’unica vista in pianta: pianta della muratura, pianta della disposizione delle attrezzature, pianta delle uscite di emergenza, pianta della disposizione di travi e pilastri, ecc.
Gli architetti possono esportare/importare i propri disegni nei formati DWG/DXF per interagire con altri sistemi CAD come AutoCAD.
Modifiche rapide al progetto
Le modifiche possono verificarsi durante qualsiasi fase di sviluppo progettuale di un progetto di costruzione. Il sistema BIM Renga fornisce all’architetto strumenti in grado di ridurre in modo significativo il costo delle modifiche.
Le dimensioni aggiunte dall’utente tengono traccia delle modifiche apportate al modello 3D, sia che l’utente disegni una planimetria o crei un disegno del prodotto. Se l’utente può spostare la partizione o modificare l’altezza della finestra, le dimensioni verranno ricalcolate automaticamente. Le stanze sono sempre associative alle strutture circostanti. La modifica delle dimensioni della stanza in pianta ricalcola automaticamente l’area del pavimento, delle pareti e del soffitto.
Esportazione dati per calcoli fisicotecnici
Il modello BIM creato in Renga Architecture contiene non solo la geometria 3D, ma anche le proprietà fisiche dei materiali da costruzione (tipo di materiale, spessore, conduttività), tipi di finitura interna e tipi di finitura del prospetto. Questi dati insieme al modello 3D possono essere esportati in soluzioni software di analisi, dopodiché l’utente può eseguire calcoli termotecnici delle pareti esterne o il calcolo del fattore di luce diurna. Per trasferire il modello BIM Renga all’applicazione di analisi, l’utente deve solo esportarlo nel formato IFC.
ProgettoApprovazione con specialisti interdisciplinari
Nel sistema BIM Renga, architetto e ingegnere strutturista lavorano in un unico ambiente con lo stesso modello 3D. Ogni membro del progetto può tenere traccia delle modifiche apportate dai suoi colleghi. Questa funzionalità riduce le possibilità di mancata corrispondenza tra modelli architettonici, strutturali e MEP, convalidando l’accuratezza e la coerenza di questi modelli. Riduce anche il tempo impiegato per l’approvazione.
Se i progettisti creano la loro parte di documentazione di progetto utilizzando software diversi, gli altri membri del progetto possono conformarla a livello di modello BIM esportando i dati in un formato di file aperto IFC, o a livello di disegno esportando i dati nel formato DWG/DFX. Per lo scambio di attività che prenda in considerazione l’editing, gli specialisti possono utilizzare un comodo sistema di gestione dei dati come Pilot-ICE.

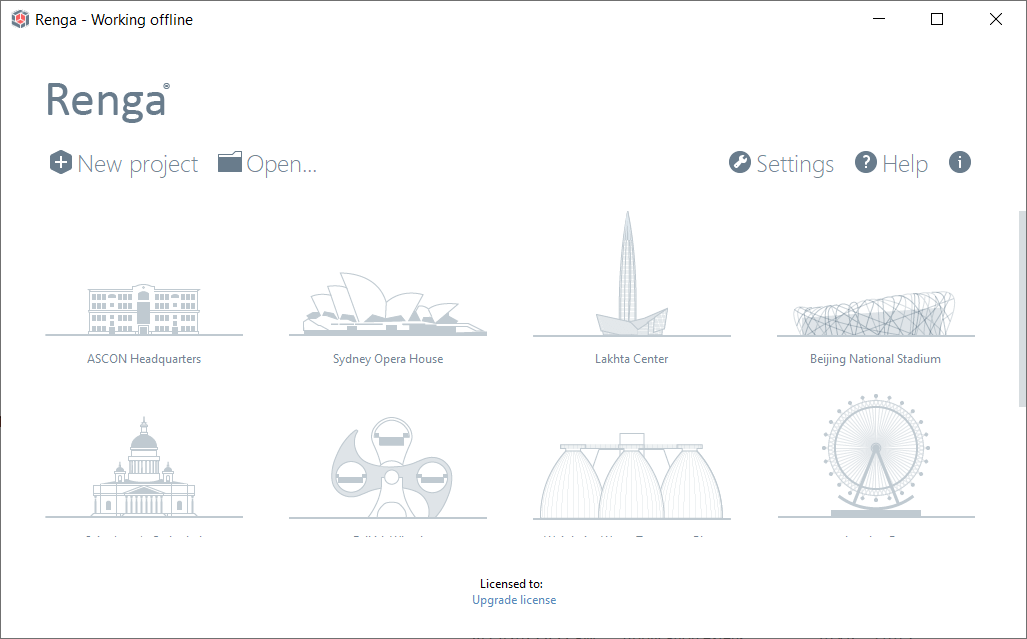

Screen:
